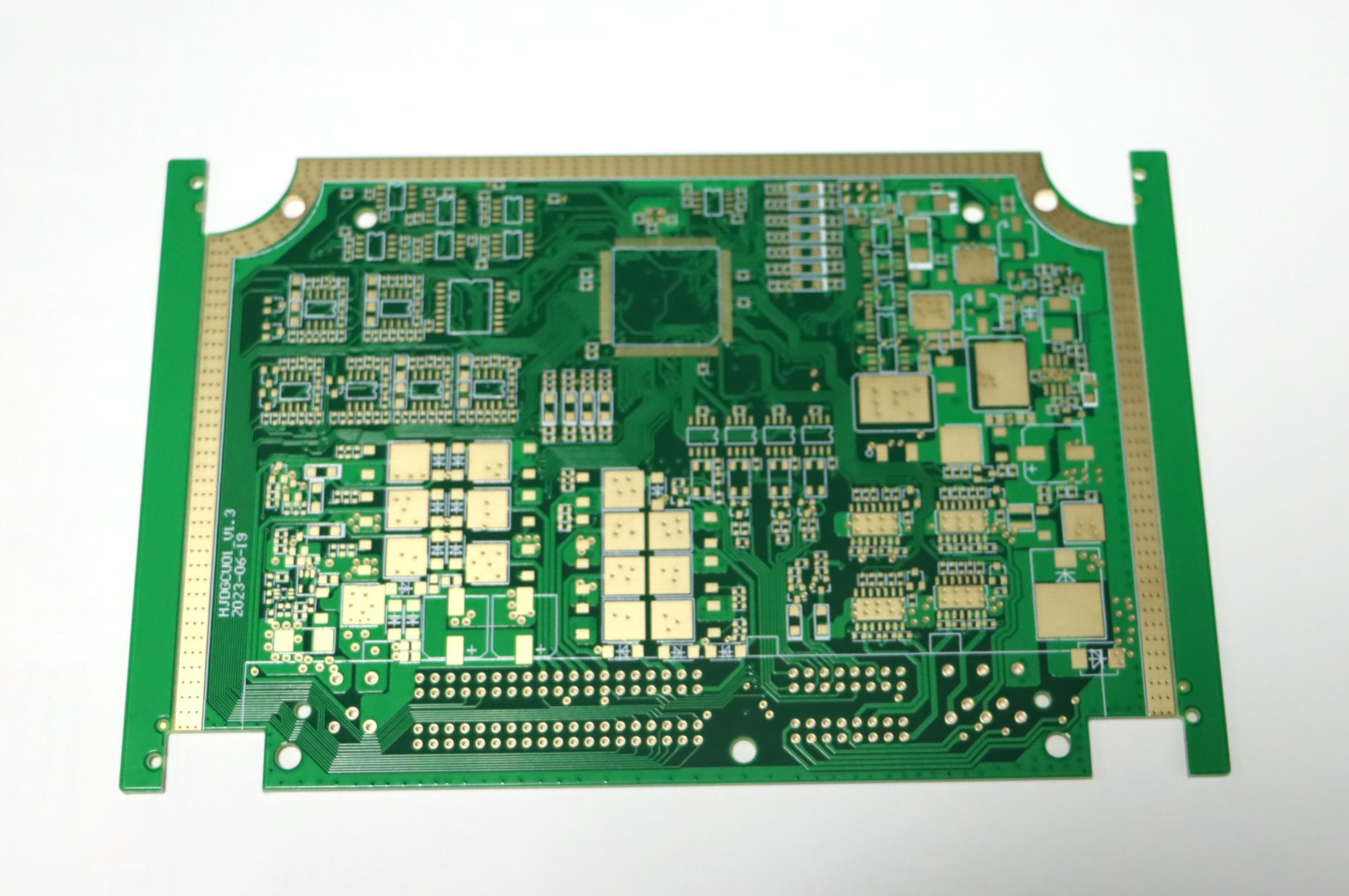

PCB黑化工艺和沉铜工艺是 PCB 制造中两种不同的处理方法，它们存在以下区别：

一、原理不同

黑化工艺：虽然搜索结果未详细提及原理，但从其能用于二氧化碳激光钻孔且吸收激光使铜皮被击穿钻孔可知，它应该具备对激光的特殊吸收性能，从而辅助钻孔工艺。

沉铜工艺：也称化学沉铜，主要原理是采用化学中的置换反应，在孔壁上沉积一层铜，以作为后续电镀铜的导电引线。例如常规的沉薄铜，厚度一般为 0.5μm 左右。

二、适用场景不同

黑化工艺：其独特的吸收激光特性使其适用于需要二氧化碳激光钻孔的 PCB 制造场景。

沉铜工艺：作为最传统的电镀铜前准备工艺，适用于所有的线路板品类产品，包括 PCB、FPC、RFPCB、载板、金属基板、陶瓷基板等。目前 PCB 工业类产品如工控、医疗、航空、仪表、智能家居等高精密电子产品，需要采用此种工艺，方能确保其电性导通连接的长期连续运行和有效的使用寿命。

三、优缺点不同

黑化工艺：搜索结果未提及明显优缺点，但能用于激光钻孔是其独特优势。

沉铜工艺：

优点：金属铜具有优良的导电性能；厚度可调整范围大，适应性广，目前业内最低在 0.3μm 左右，最高可到 30μm，甚至可直接代替后续的电镀铜工艺；工艺成熟稳定；采用以活化钯为孔壁铜粘结媒介层，将铜离子以嵌入孔壁的方式，使其牢固的与孔壁树脂及内层铜层连接，增加了抗剥离强度；可耐高温 288°C *10 秒 *3 次，且可在 +125°C 和 -25°C 高低温环境下持续运行并保证通电畅通。

缺点：含甲醛，对操作人员健康不利；设备投资大，生产成本高，环境污染不小；时效管控短，一般有效时间为 3 - 6 小时；生产效率相对低。
