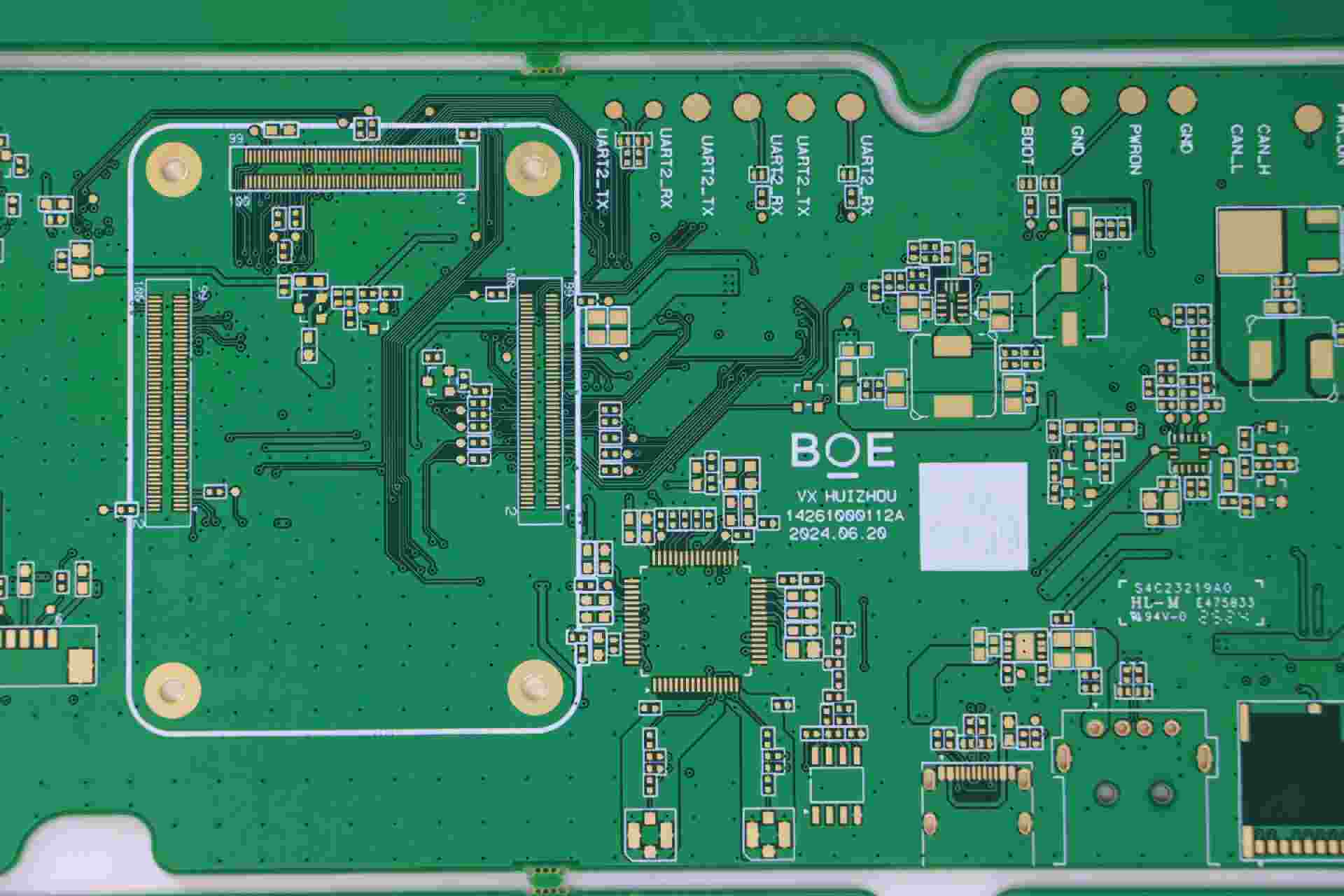

HDI板是一种采用微盲埋孔技术的电路板，具有较高的线路分布密度。盲孔（Blind Via）是指连接外层到内层的金属化孔，而埋孔（Buried Via）则是指连接内层到内层的金属化孔。

一、盲孔的定义和应用

盲孔是从PCB的外层穿透到内层但不与顶层或底层相连的孔。这种设计有助于节省线路空间，从而实现减少PCB体积的目的。盲孔广泛应用于手机板等高密度电路板的设计中。

二、埋孔的定义和应用

埋孔则是完全位于PCB内部，连接不同内层之间的孔。相比于盲孔，埋孔的工艺更为复杂，因为它需要在多层PCB中精确钻孔并填充导电材料。

三、填孔的区别

填孔的基本概念

在HDI板的制作过程中，填孔指的是在钻孔完成后，通过电镀或其他方法填充孔内的空洞，以实现层间的电气连接。

四、盲孔填孔与埋孔填孔的区别

盲孔填孔的特点

工艺复杂性：盲孔填孔由于孔深且直径小，工艺上更为复杂，通常需要使用激光钻孔技术。

成本较高：盲孔填孔的生产成本相对较高，因为其制作工艺更为精细。

埋孔填孔的特点

工艺难度更大：埋孔填孔不仅需要在多层PCB中精确钻孔，还需要在孔内填充导电材料，工艺难度更大。

成本更高：由于工艺复杂性和技术要求更高，埋孔填孔的成本通常高于盲孔填孔。

五、应用场景和优势

盲孔的应用场景和优势

盲孔主要应用于需要高密度互连的电路板设计中，如手机板、高密度计算板等。其优势在于能够有效节省线路空间，减少PCB体积，从而满足设备小型化的需求。

埋孔的应用场景和优势

埋孔则主要应用于需要更高电气性能和更小信号传输延迟的应用场景中，如高性能服务器、高端通信设备等。其优势在于能够提供更稳定的电气连接和更低的信号传输损耗。

六、设计和制造中的注意事项

设计规则的重要性

在设计盲孔和埋孔时，需要遵循严格的电气和机械设计规则，包括最小孔径、最小孔到边缘的距离、最小孔到焊盘的距离等。这些规则通常由PCB制造商提供，以确保生产的可行性和产品的可靠性。

生产工艺的选择

在选择盲孔和埋孔的生产工艺时，需要考虑多种因素，如生产成本、生产效率、产品质量等。通常情况下，盲孔和埋孔的生产工艺会根据具体的应用需求和设计要求进行选择和优化。

综上所述，HDI板中的盲孔和埋孔在填孔方面存在显著的区别。盲孔填孔工艺相对简单，成本较低，适用于高密度互连的电路板设计；而埋孔填孔工艺更为复杂，成本较高，适用于需要更高电气性能和更小信号传输延迟的应用场景。在设计HDI板时，需要综合考虑各种因素，选择合适的设计和制造方案，以实现最佳的性能和可靠性。
